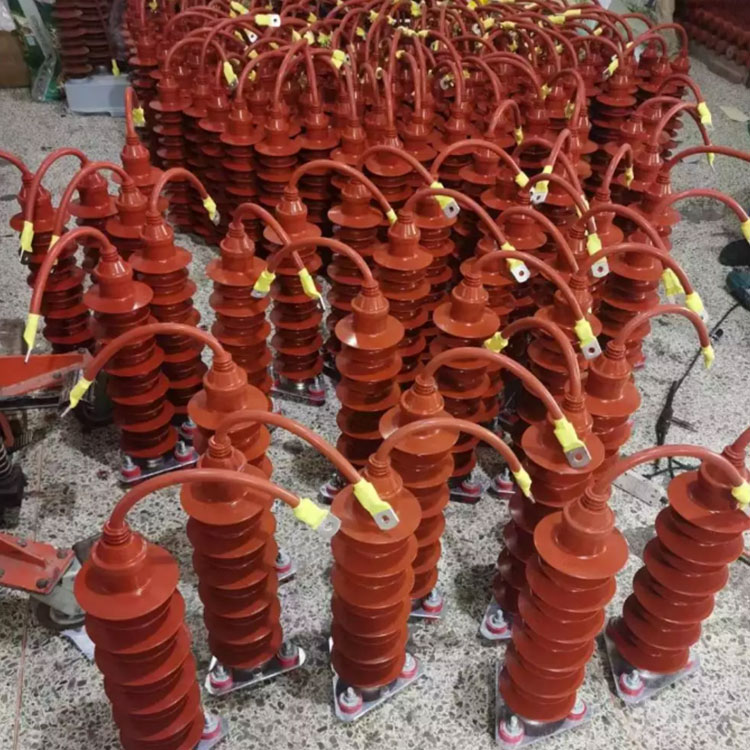

35kV氧化锌避雷器

35kV 氧化锌避雷器是电力系统中的关键器件，旨在保护电气设备免受过压损坏。广泛应用于输电线路、变电站等涉及35kV电压等级的场景。以下是 35kV 氧化锌避雷器的详细概述。

一、功能与作用

过压保护：在雷击或开关过压等事件期间快速传导和释放能量，限制电压幅值以保护设备绝缘。

快速响应：氧化锌 (ZnO) 电阻片的非线性特性可在正常电压下提供绝缘，并在过压期间提供瞬时操作。

免维护：无间隙设计，无需定期检查放电间隙，确保高可靠性。

2 结构与组成

氧化锌电阻片：核心部件由氧化锌和添加剂烧结而成，具有优异的非线性伏安特性。

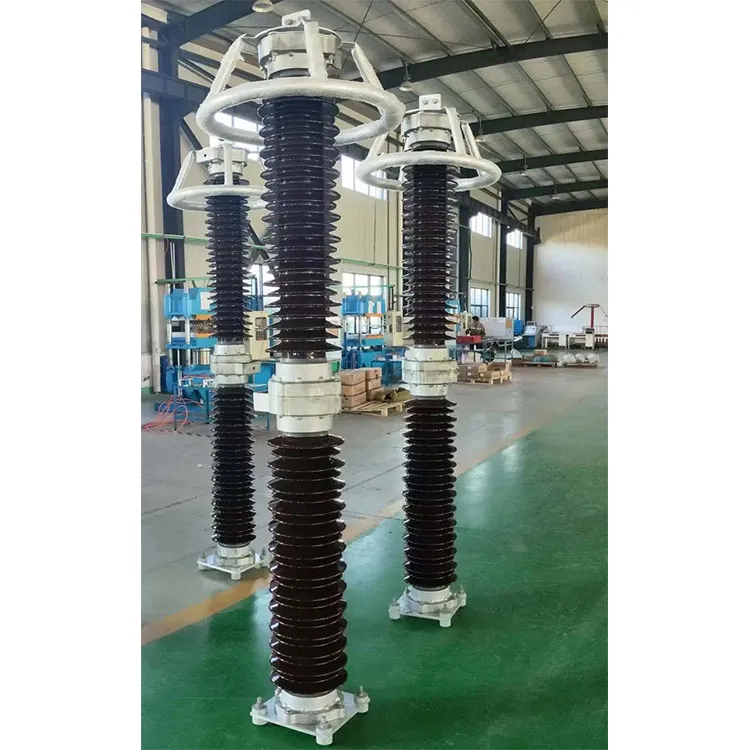

绝缘外壳：通常由硅橡胶或陶瓷制成，提供机械支撑和环境保护（例如，污染和抗紫外线）。

金属金具：包括上下法兰、端子等，用于线路连接和接地。

三、技术参数

额定电压：35kV（系统标称电压）。

连续工作电压：通常为40.5kV（长期耐受电压）。

标称放电电流：常见额定值包括5kA和10kA（雷电流耐受能力）。

剩余电压：标称放电电流下的限制电压（例如≤134kV，具体值根据型号而定）。

4. 应用场景

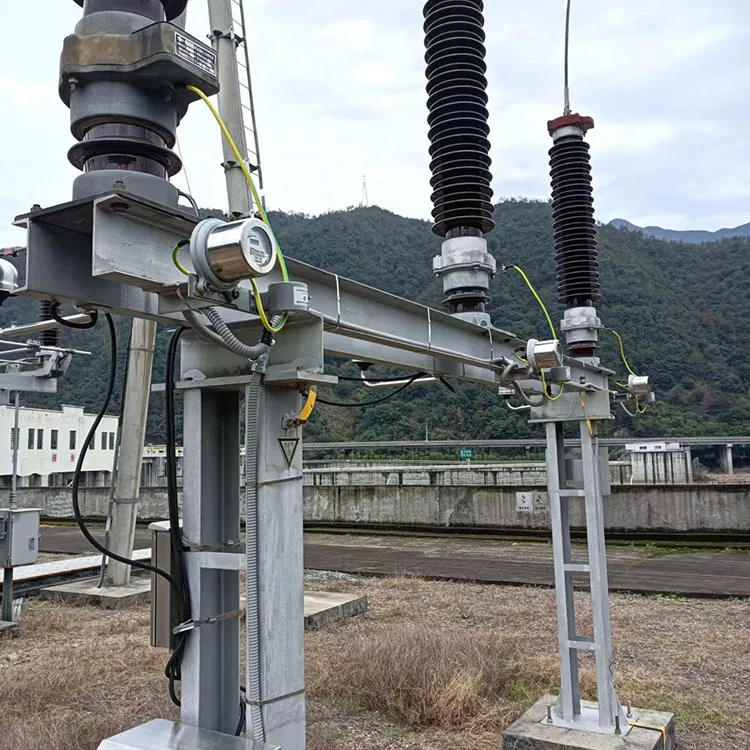

变电站：保护变压器、开关设备等。

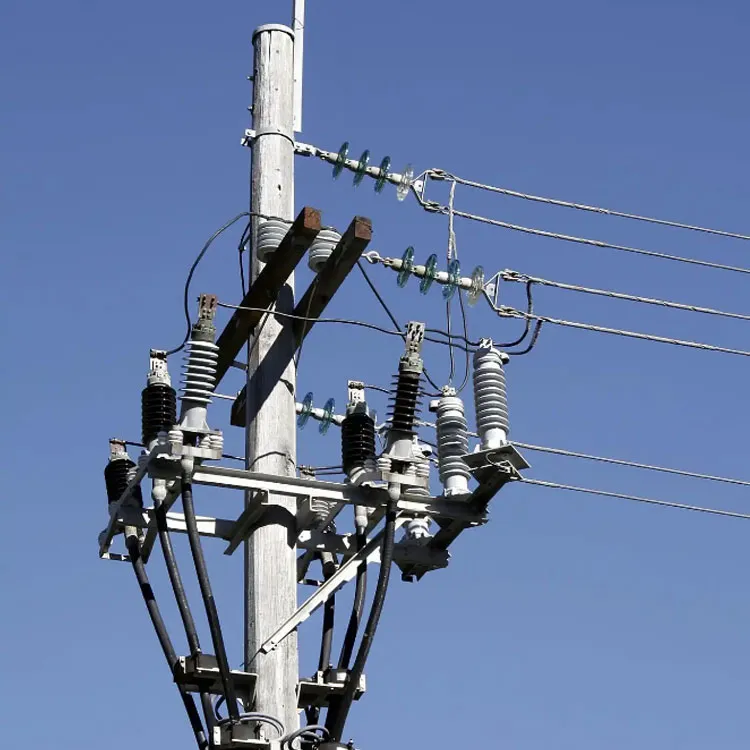

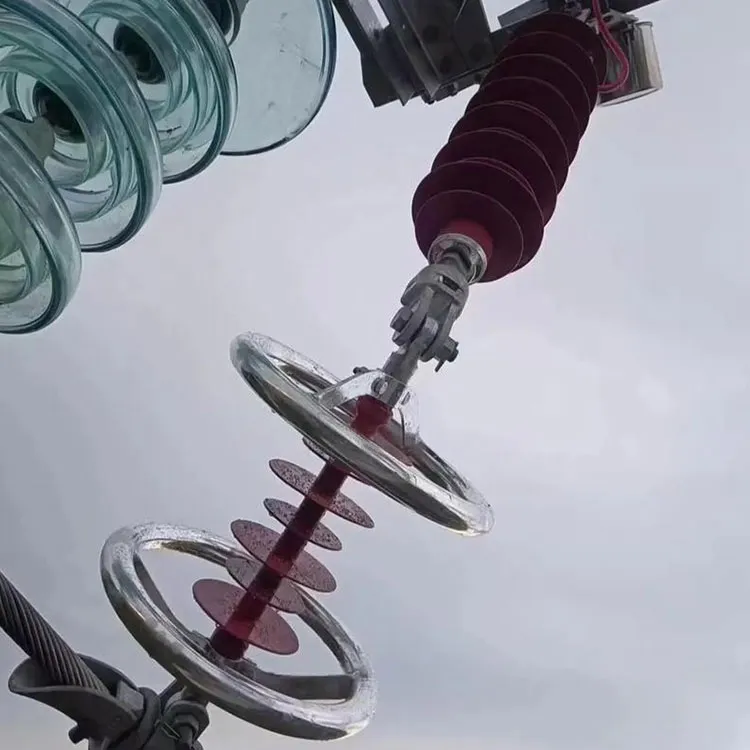

输电线路：塔或电缆终端的防雷保护。

新能源电站：如光伏、风电装置中的升压站或集电线路。

5. 选型要点

系统电压匹配：确保额定电压与系统电压匹配。

污染严重程度：对于污染严重的地区，应选择爬电距离较大的硅橡胶外壳。

安装方式：根据可用空间选择悬挂式或底座式安装。

六、安装与维护

安装要求：

垂直安装，倾斜度≤5°。

确保接地电阻≤10Ω，以实现有效放电。

维护与检查：

定期进行红外测温，以发现异常发热情况。

目视检查外壳是否有损坏、污染或漏电流迹象。

七、相关标准

必须符合国家标准（例如GB/T 11032-2020《交流无间隙金属氧化物避雷器》）或国际标准（例如IEC 60099-4）。
