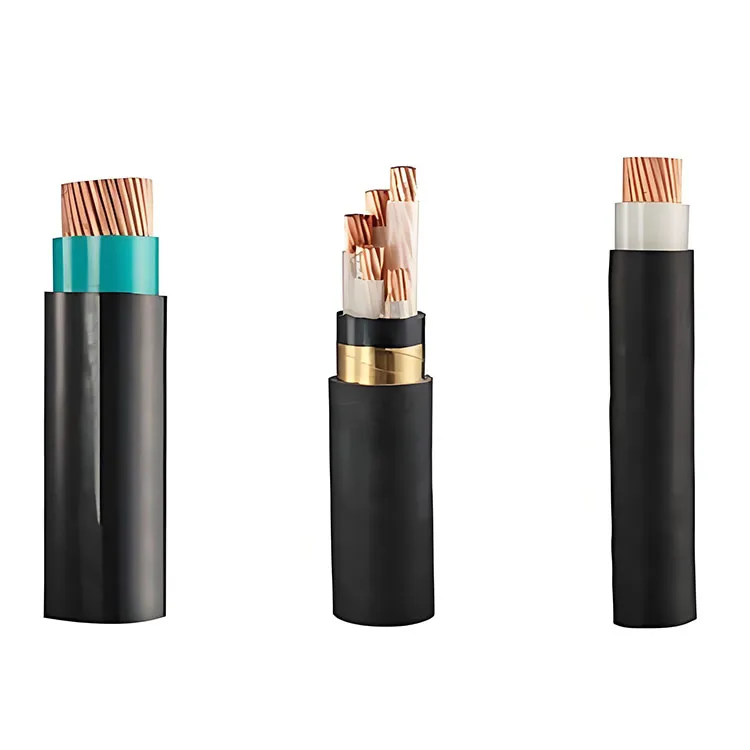

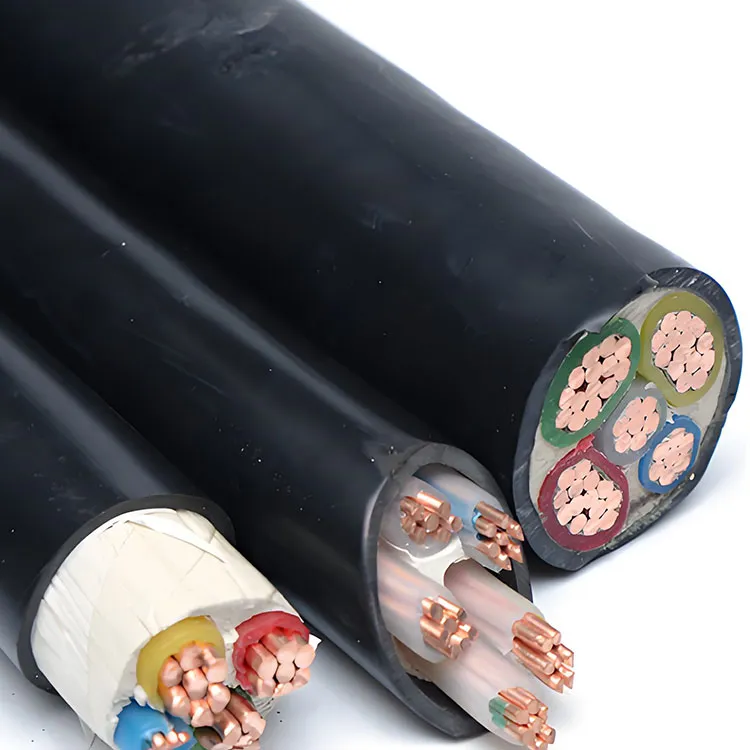

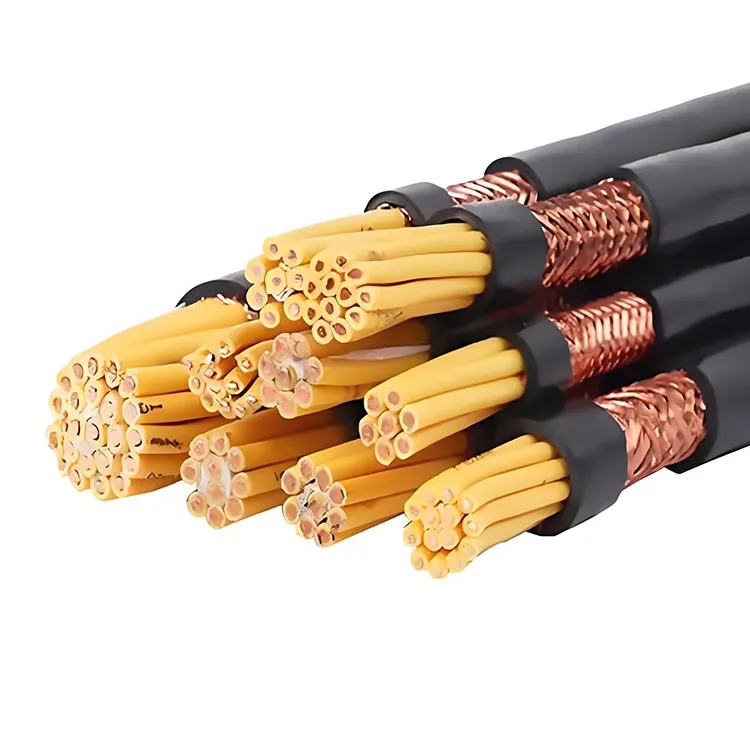

高低压电缆

高低压电缆是输配电的关键设备。按电压等级分为：

• 低压 (LV) 电缆：≤1kV

• 中压 (MV) 电缆：1–35 kV

• 高压 (HV) 电缆：35–220 kV

• 超高压 (EHV) 电缆：220–800 kV

• 超高压 (UHV) 电缆：≥1000kV

这些电缆广泛应用于城市电网、工业供电、长距离输电等领域。

定义和核心分类

电压等级分类：

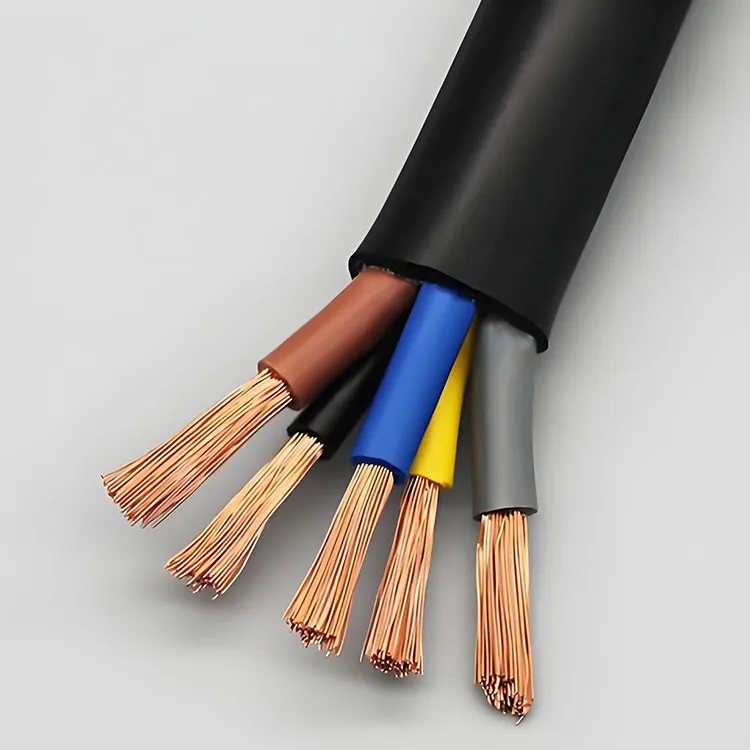

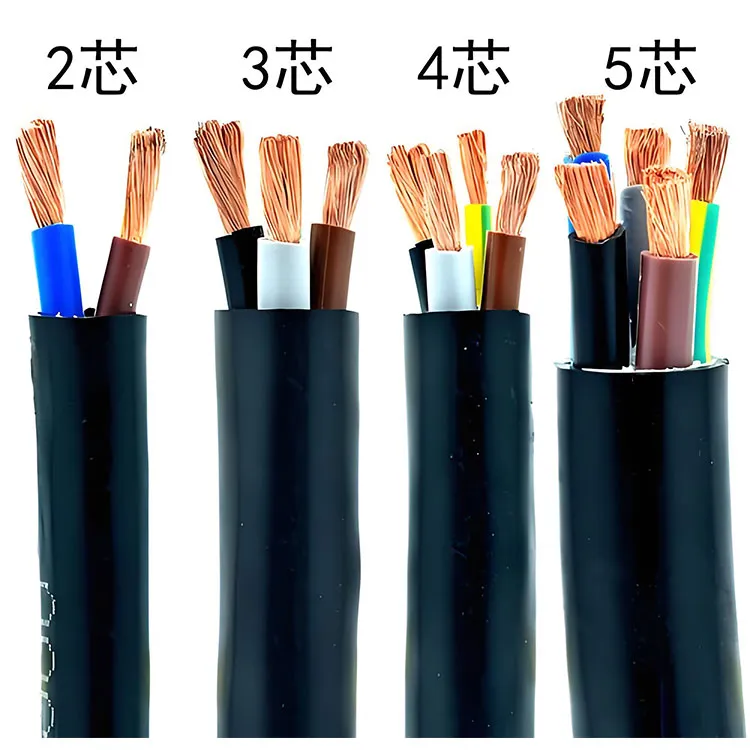

• 低压电缆：额定电压≤1kV，主要用于住宅楼、商业楼、小型工厂配电箱等终端用户供电。

• 中压电缆：1-35kV，适用于城市配电网和内部工业供电。

• 高压电缆：35～220kV，用于发电厂至变电​​站的输电（如YJV22型电缆）。

• 超高压电缆：220～800kV，用于区域长距离输电。

• 超高压电缆：≥1000 kV，用于洲际能源传输（如中国的特高压项目）。

绝缘材料分类：

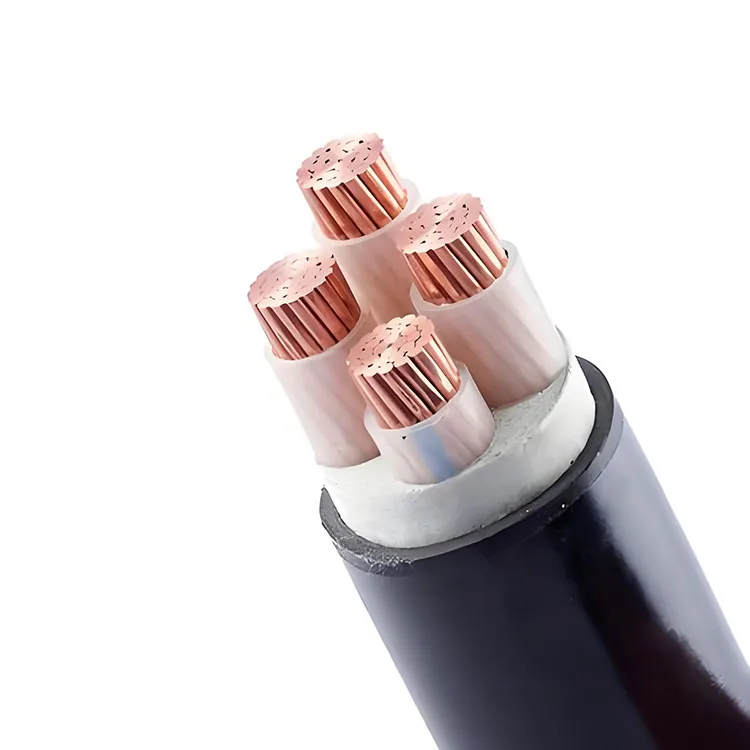

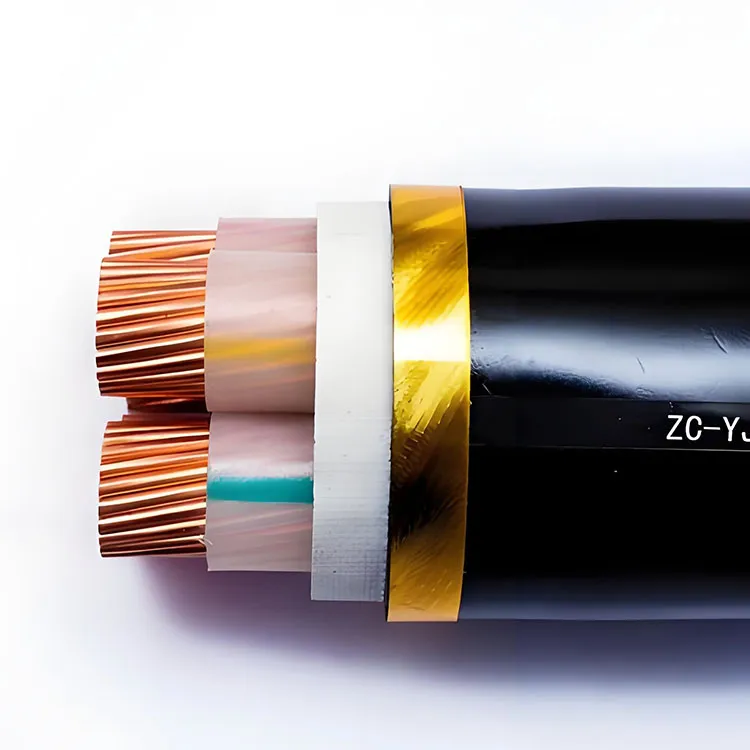

• 交联聚乙烯 (XLPE) 电缆：耐温高达90℃，短路耐受250℃；占据高压电缆市场90%以上的份额。

• 油浸纸绝缘电缆：耐压能力高但笨重；主要用于旧电网改造。

• 塑料绝缘电缆：如聚氯乙烯；成本低，适合低压应用。

主要区别和应用选择

结构差异：

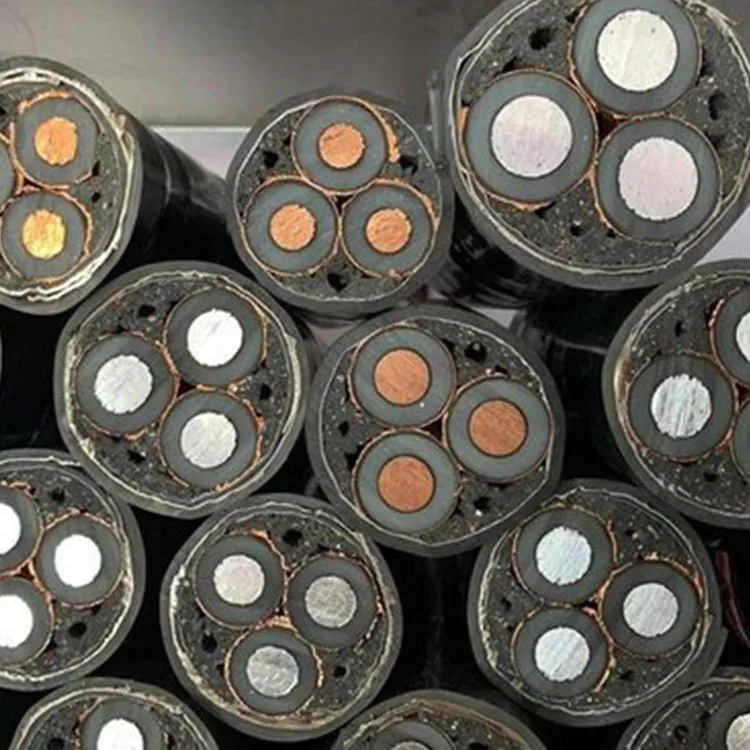

• 绝缘厚度：低压电缆绝缘层≤3mm；高压电缆 ≥5 mm（例如，10 kV 电缆 5–8 mm，110 kV 最长 20 mm）。高压电缆需要半导体屏蔽层来均匀分布电场。

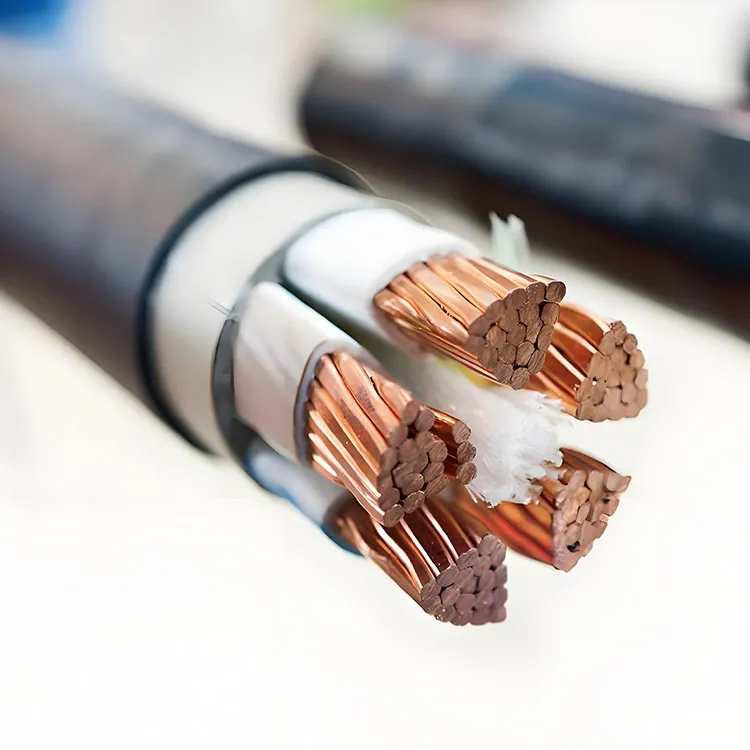

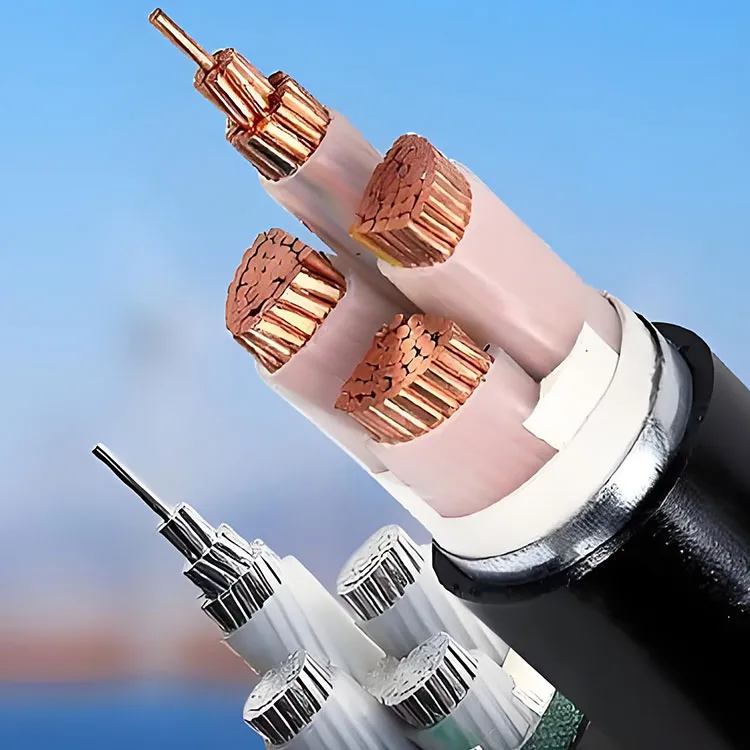

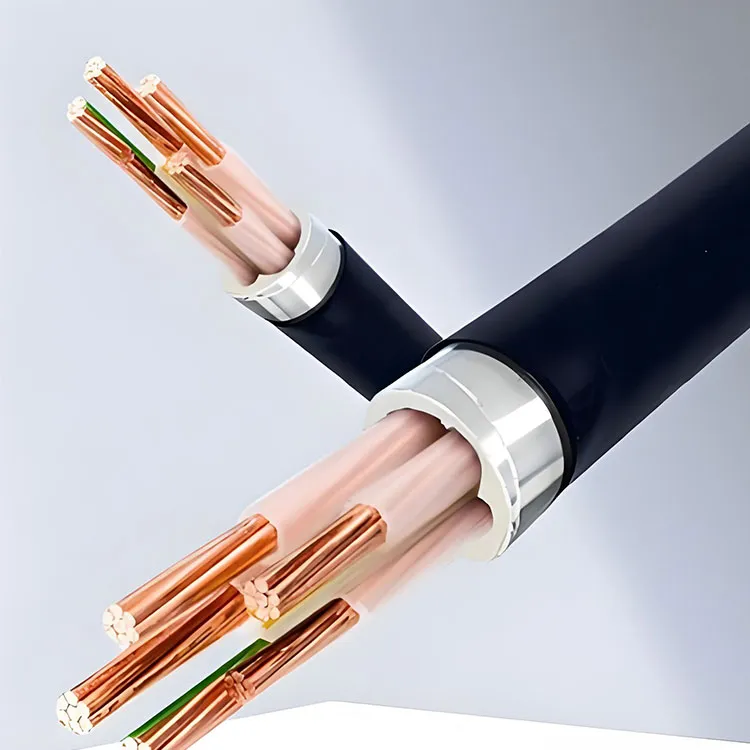

• 导体设计：高压电缆采用高纯铜（≥99.95%），采用压实技术，减少集肤效应；低压电缆通常使用多股绞合铜线。

基于应用的选择：

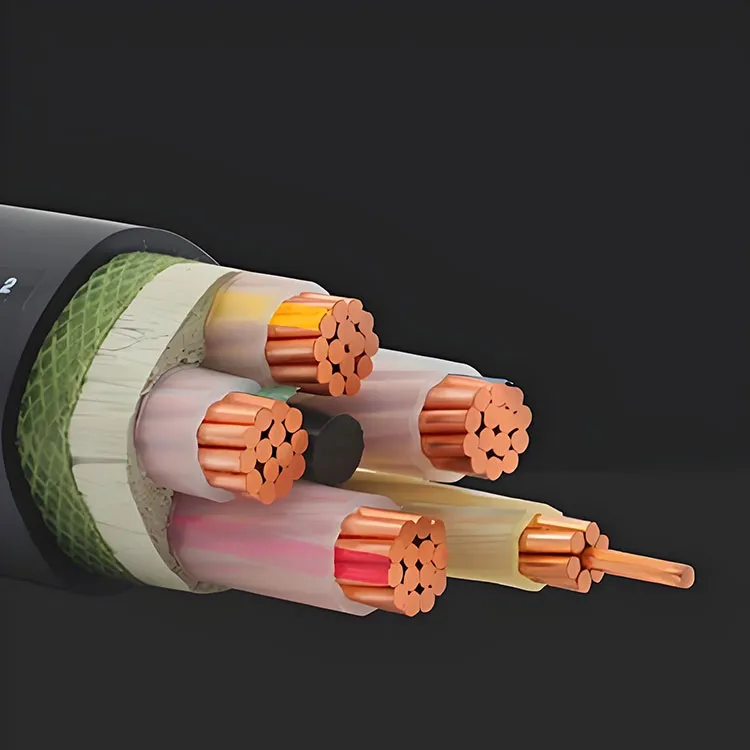

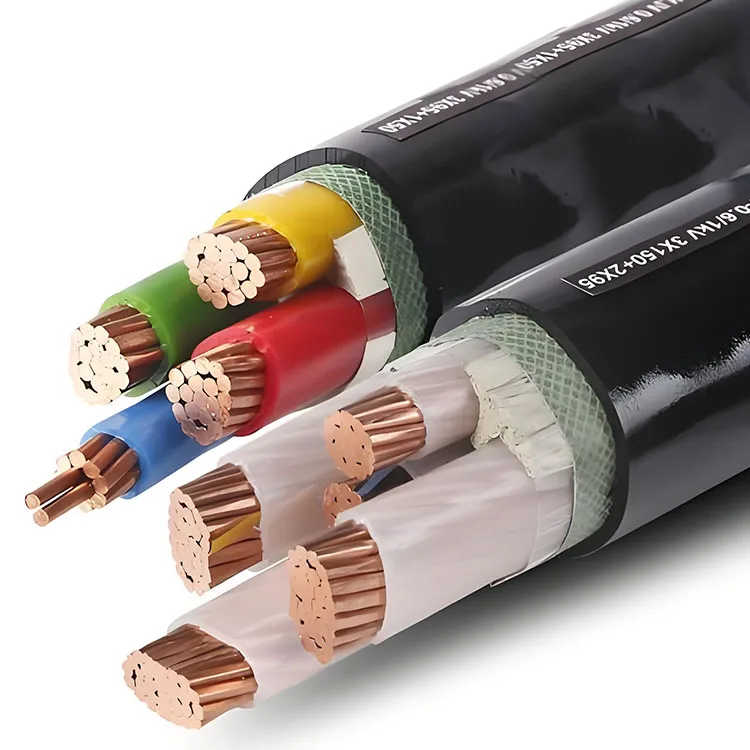

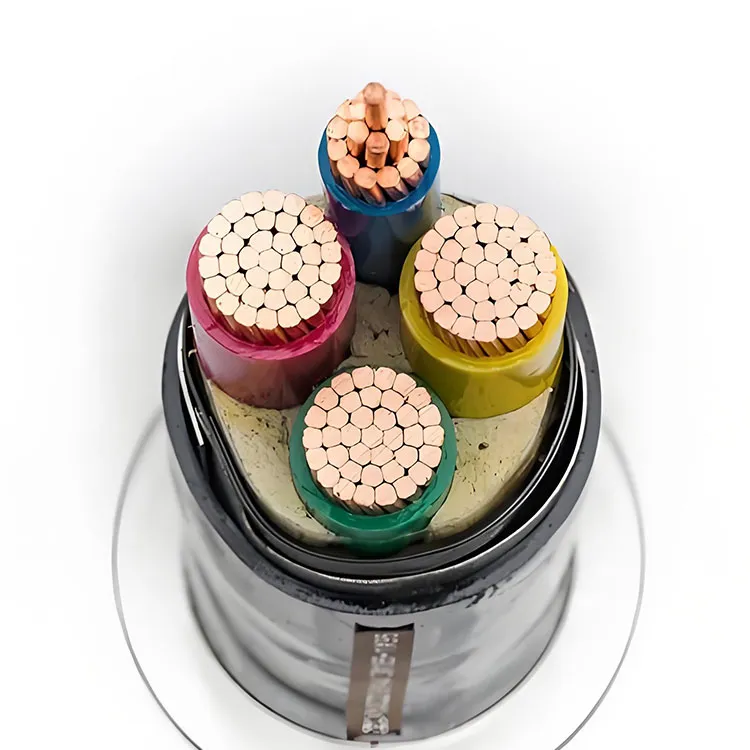

• 城市地下网络：优选铠装 XLPE 电缆（例如 YJV22）以增强机械强度和耐腐蚀性。

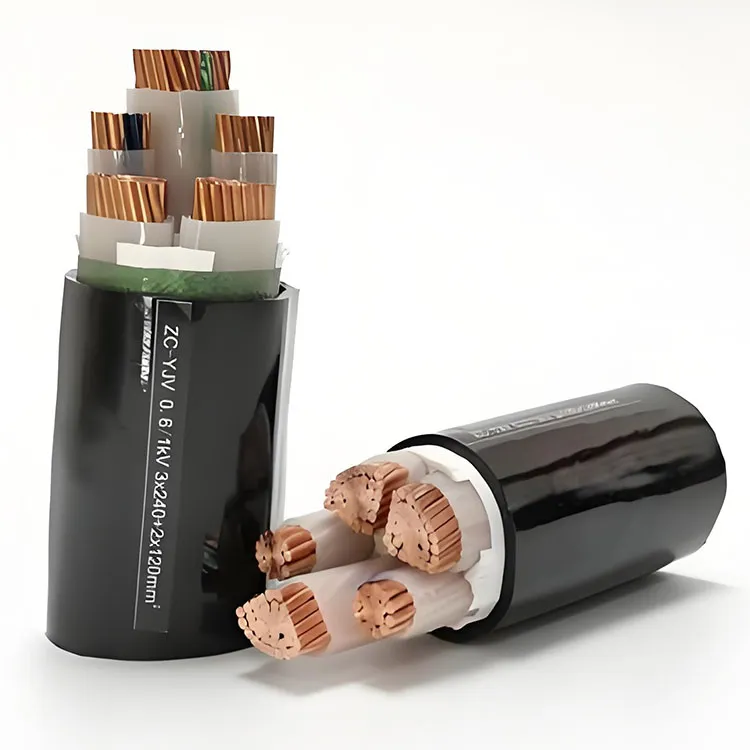

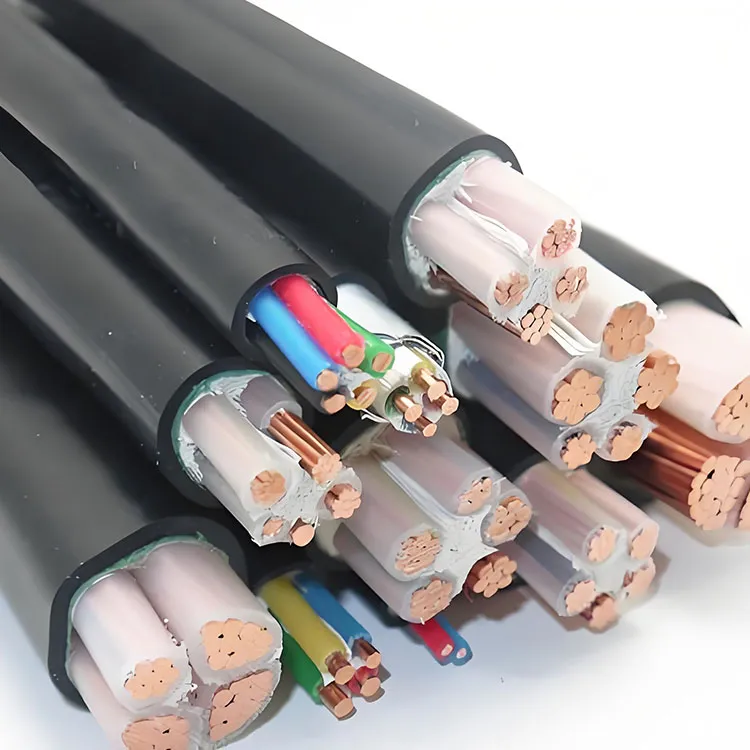

• 工业厂房：对于重负载应用，请使用铜芯电缆（例如 YJV）；腐蚀环境需要防腐护套。

• 长距离传输：高压电缆需要避雷器和接地装置等协调系统。例如，750kV超高压电缆已实现国产化。

选型参数：

• 额定电压：使系统电压与裕量相匹配（例如，对于 110 kV 系统，选择 Uₘ=126 kV 电缆）。

• 电流承载能力：根据负载计算；例如，240 mm² 导体可承载 485 A 电流。

• 热稳定性：必须针对短路电流进行验证，以确保故障期间的绝缘完整性。

国家标准和法规

• 核心标准：低压电缆如下GB/T 12706.2-2008;高压电缆如下GB/T 11017-2014;特高压电缆参考GB/Z 18890-2015。

• 认证要求：电缆必须有生产许可证，CCC强制认证，并在获准进入网络之前通过行业特定的检查。
