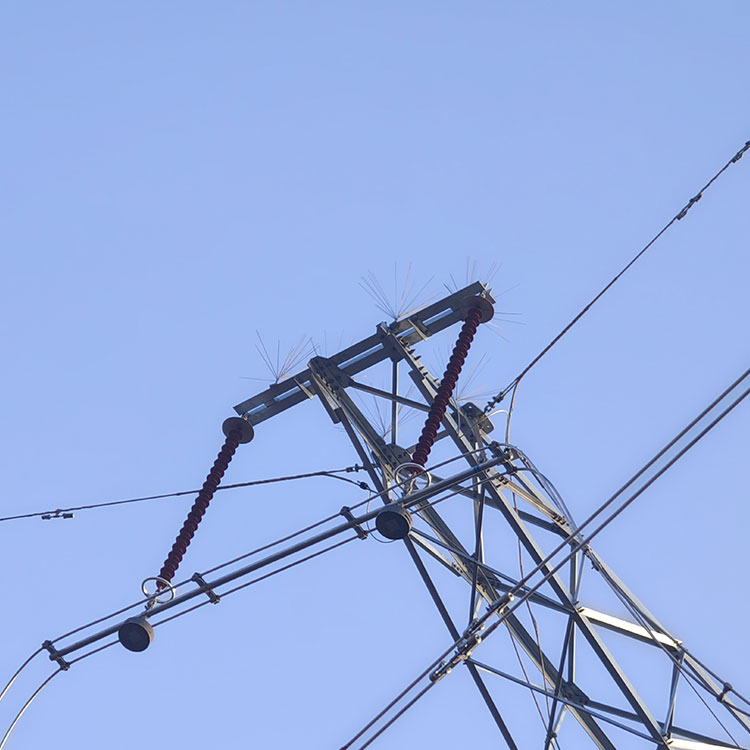

导体悬挂组件

导体悬挂组件是输电线路中至关重要的配件组合，主要用于悬挂导体并保持其在塔上的垂直位置，同时提供必要的电气绝缘。下面详细介绍一下：

一、功能与目的

导体悬挂：

将导线固定在塔的悬挂点，确保垂直稳定性。

电气绝缘：

通过绝缘子串在导体和杆塔之间提供电气绝缘，防止漏电或短路。

动态负载适应：

允许在风或其他外力作用下灵活摆动，以减少导体上的机械应力。

2. 组成及结构

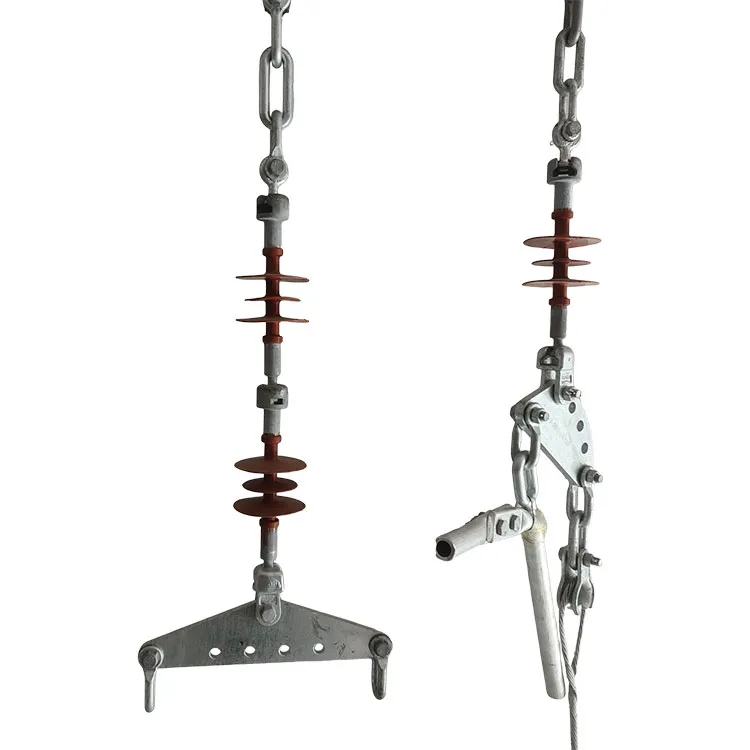

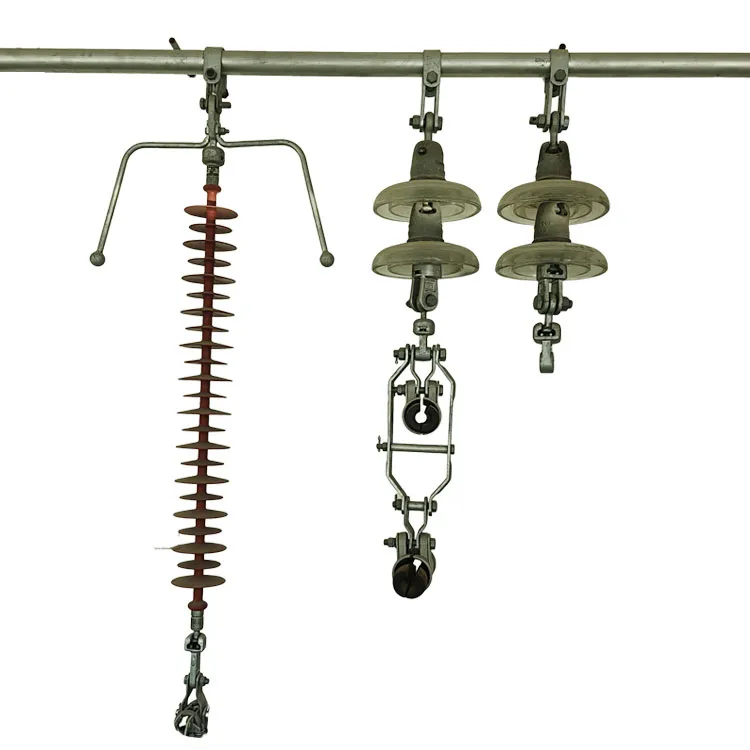

绝缘子串：

通常由盘形悬式绝缘子（例如瓷或玻璃绝缘子）或复合绝缘子组成。

悬垂线夹：

用于固定导体，同时允许一定程度的水平移动。

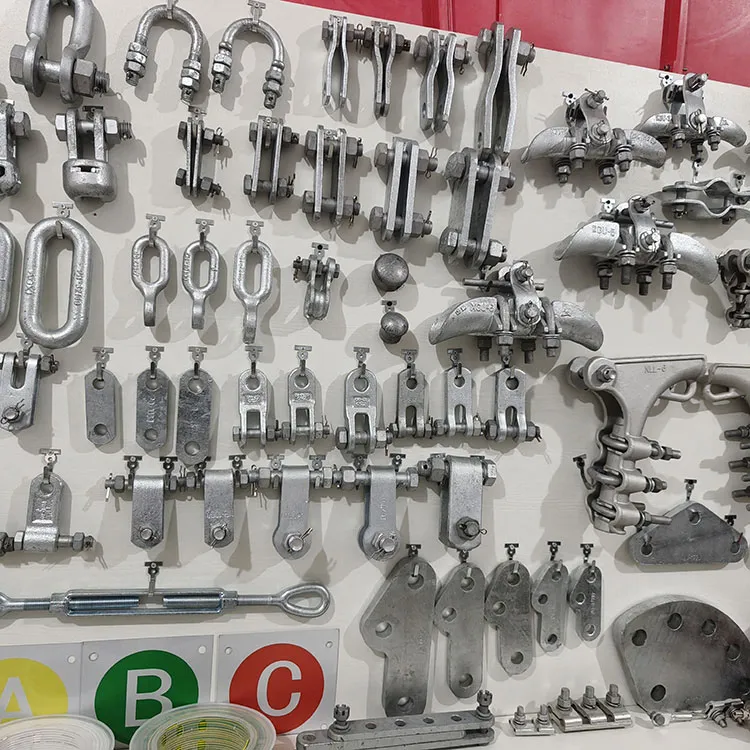

连接配件：

如U型螺栓、卸扣板等，用于将绝缘子串与导体或杆塔连接。

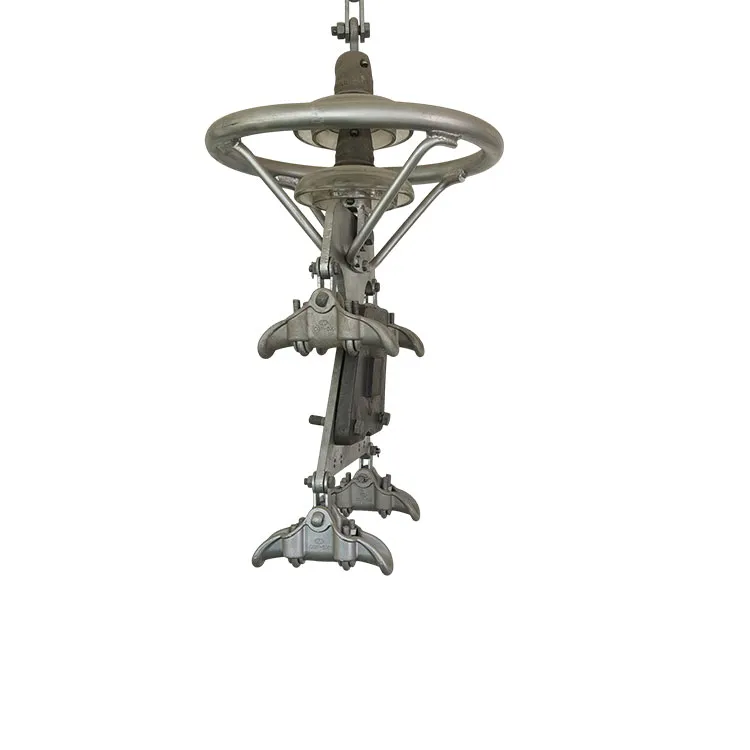

防护配件：

如均压环或电晕环，用于改善电场分布或减少电晕效应（常见于超高压线路）。

3. 应用场景

直线塔：

主要用于直线截面的杆塔，承受导线的垂直荷载。

中低压线路：

常用于10kV至220kV输电线路。

高压线路：

在500kV及以上的特高压线路中，需要专门设计的悬挂组件来满足更高的机械和电气要求。

四、设计与选型

导体规格：

根据导体的截面积和材料（例如铝绞线、钢芯铝导体）选择兼容的悬垂线夹。

绝缘子类型：

瓷或玻璃绝缘子：适用于一般环境，性价比高。

复合绝缘子：重量轻，抗污闪性能强，适用于污染严重或高海拔地区。

机械强度：

根据导线张力和塔设计负载选择具有适当强度的组件。

5、安装与维护

安装要求：

确保悬垂线夹与导体紧密接触，以避免滑落或损坏。

绝缘子串必须垂直悬挂，不得倾斜。

定期检查：

检查绝缘体是否有裂纹、损坏或污染。

检查配件是否腐蚀、松动或变形。

六、相关标准

必须符合国家标准（例如GB/T 2314-2008电力金具通用技术要求）或国际标准（例如IEC 60383），以确保安全可靠。
