RS-485总线通信电缆是一种专为工业自动化、楼宇自动化和类似应用而设计的差分信号传输电缆。适用于多点通信和远距离数据传输。以下是其核心功能和选择指南：

核心特点

差动传动

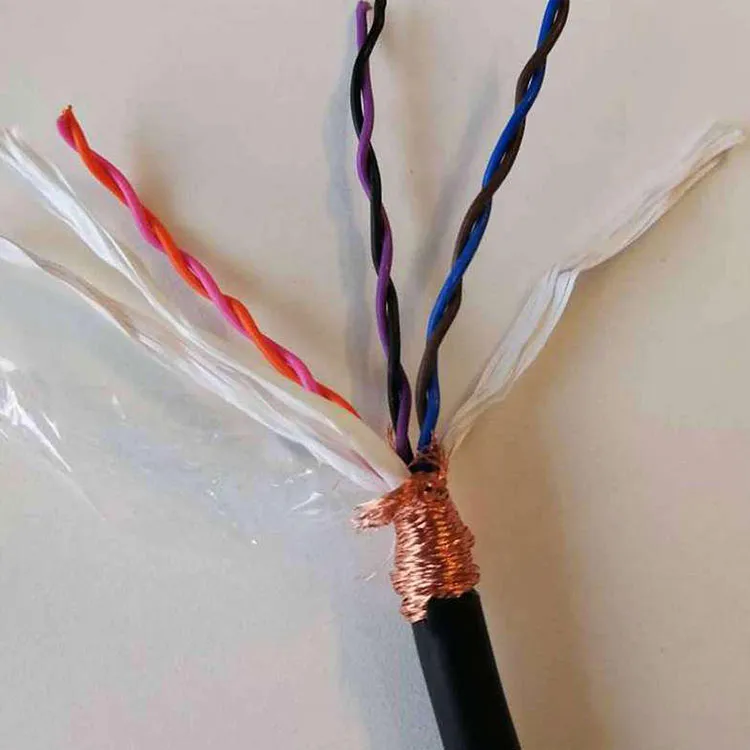

采用双绞线结构（A/B信号线），抗电磁干扰（EMI）能力强。传输距离可达 1,200 米（数据速率 ≤ 100 kbps）。

多节点支持

支持总线拓扑，允许单条总线连接32至128个节点（需要终端电阻匹配）。

工业级保护

外护套一般采用PVC或LSZH材质，耐油、耐酸、耐碱，适用于-40℃至85℃的环境。

屏蔽设计

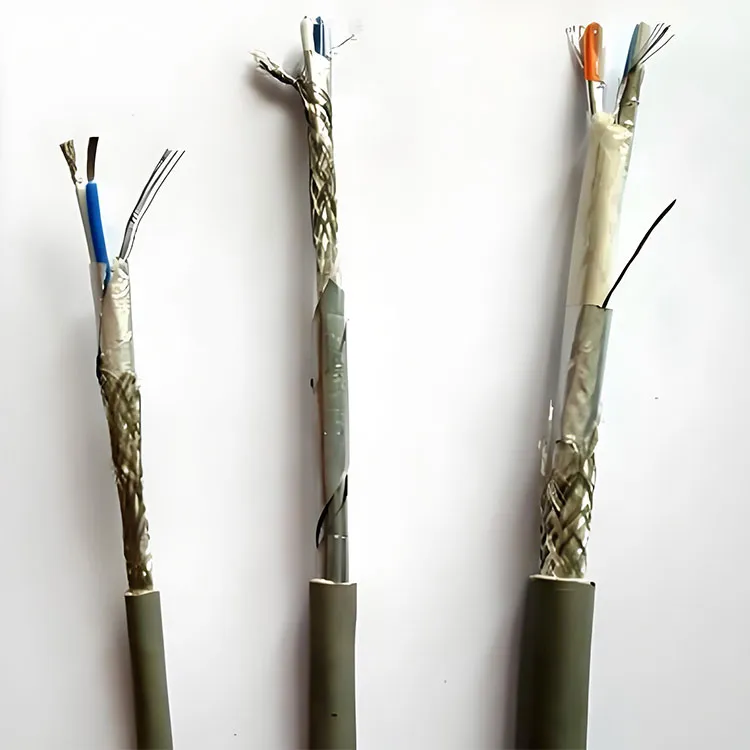

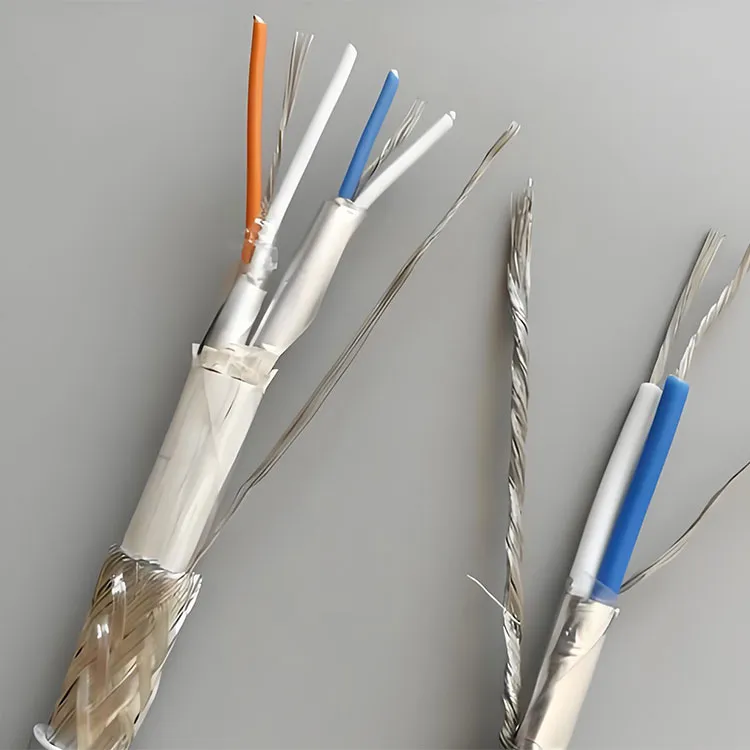

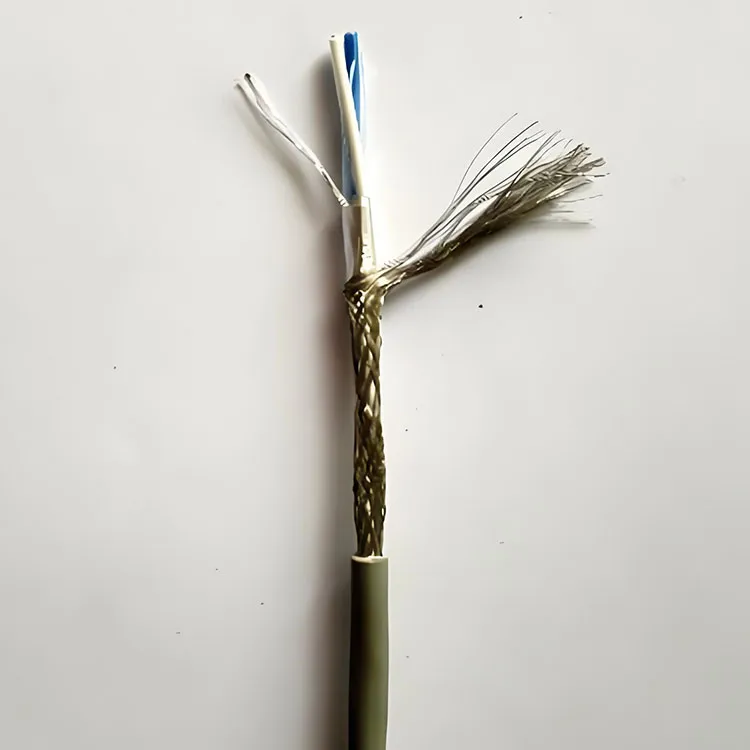

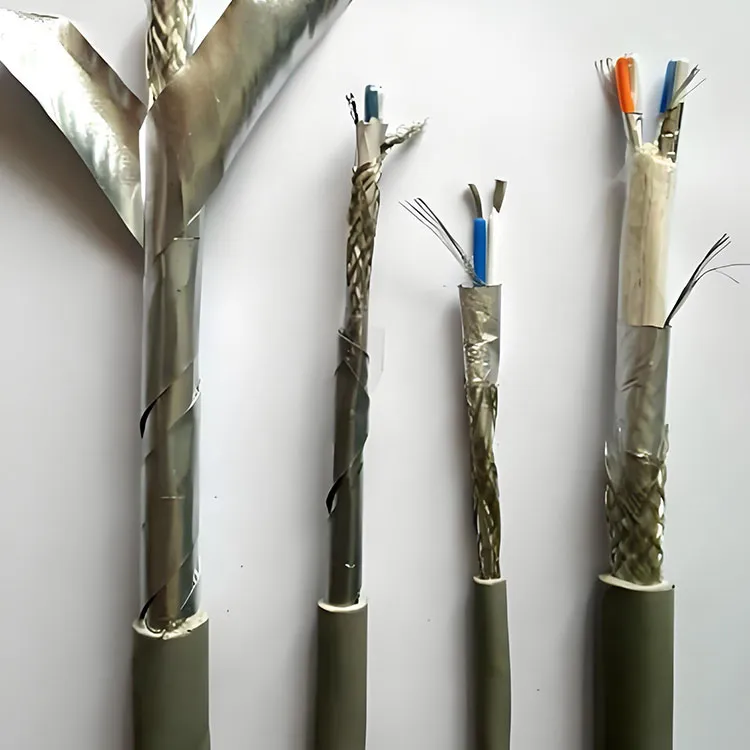

采用铝箔和编织网双重屏蔽（例如RVSP型号），有效抑制高频干扰。

典型型号及参数

选型关键参数

导体规格

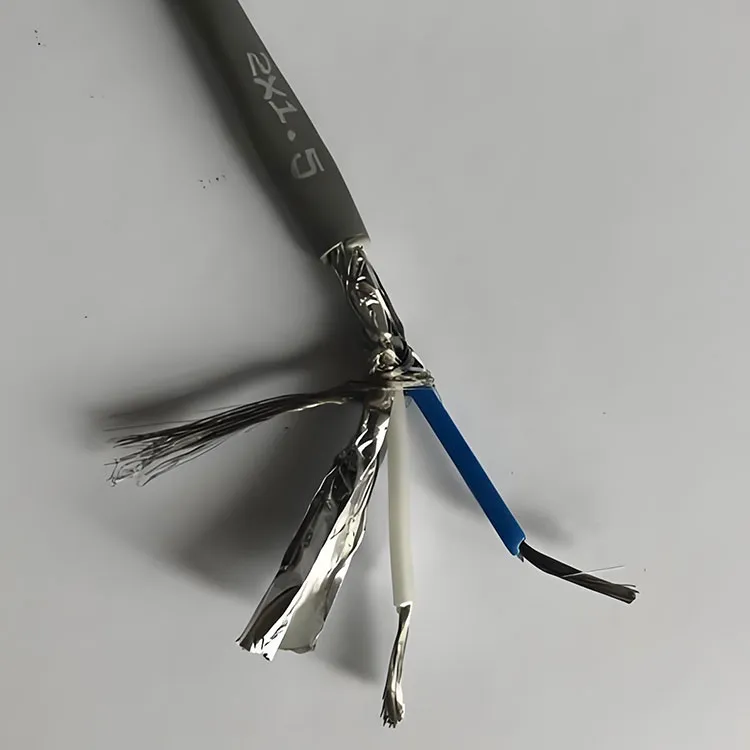

横截面积：0.5 mm² 至 1.5 mm²（距离较长需要更大面积）。

导体材料：镀锡铜（抗氧化性能优越）优于纯铜。

屏蔽效能

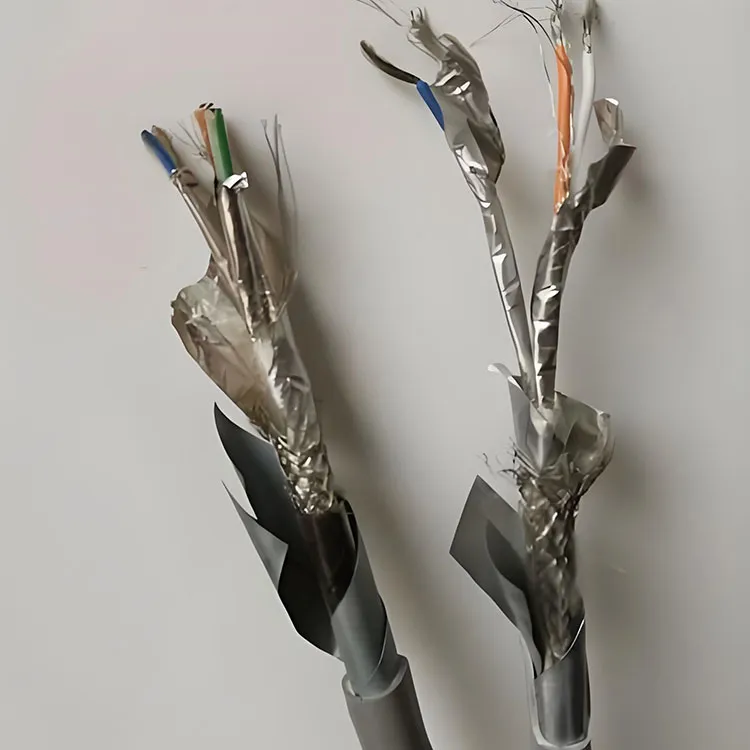

对于高频干扰环境：选择双屏蔽电缆（例如DJYVP）。

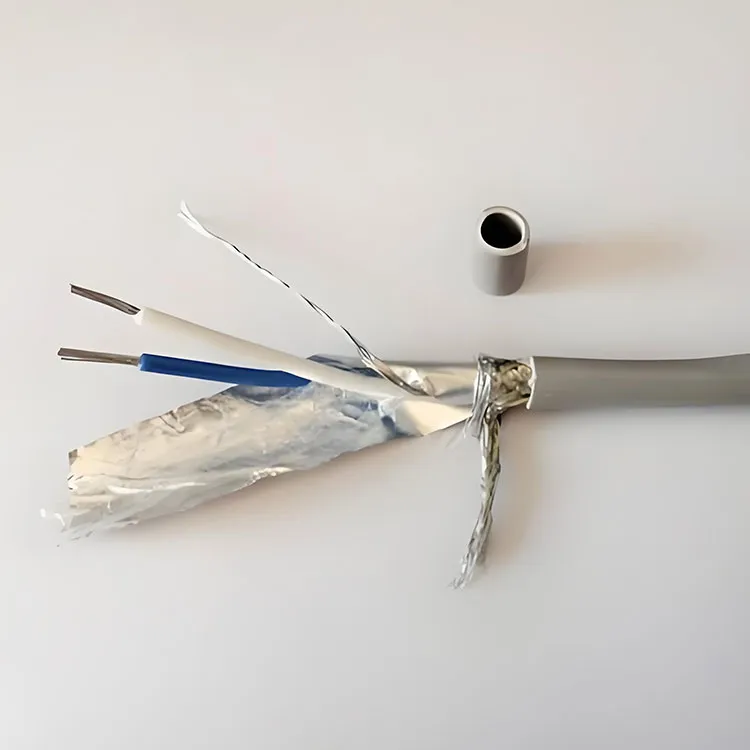

对于一般环境：单层屏蔽电缆（例如 RVSP）就足够了。

阻抗匹配

特性阻抗：120Ω（符合RS-485标准）。避免使用标准以太网电缆。
