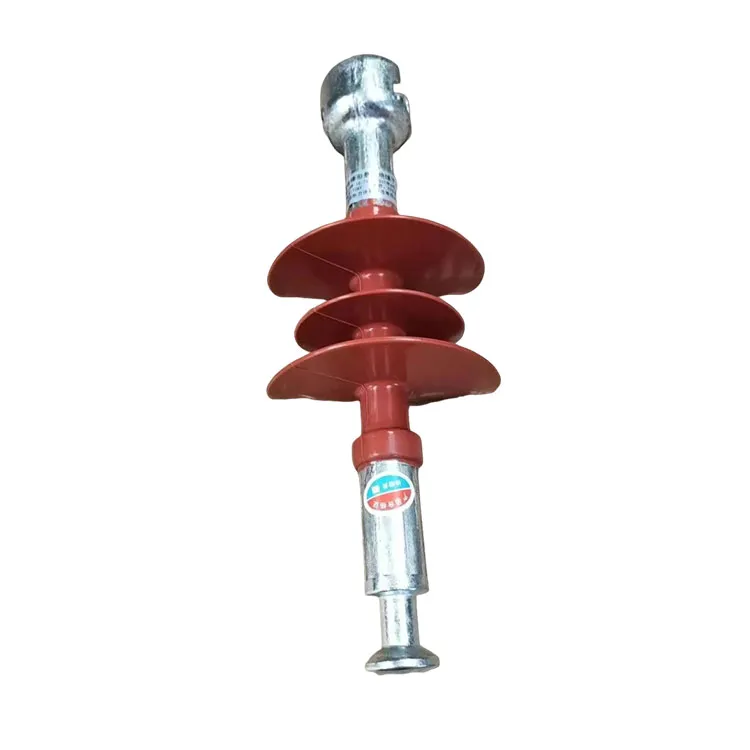

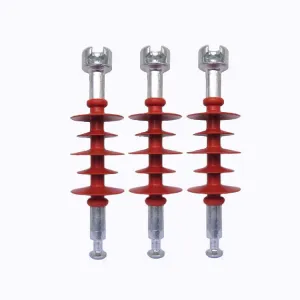

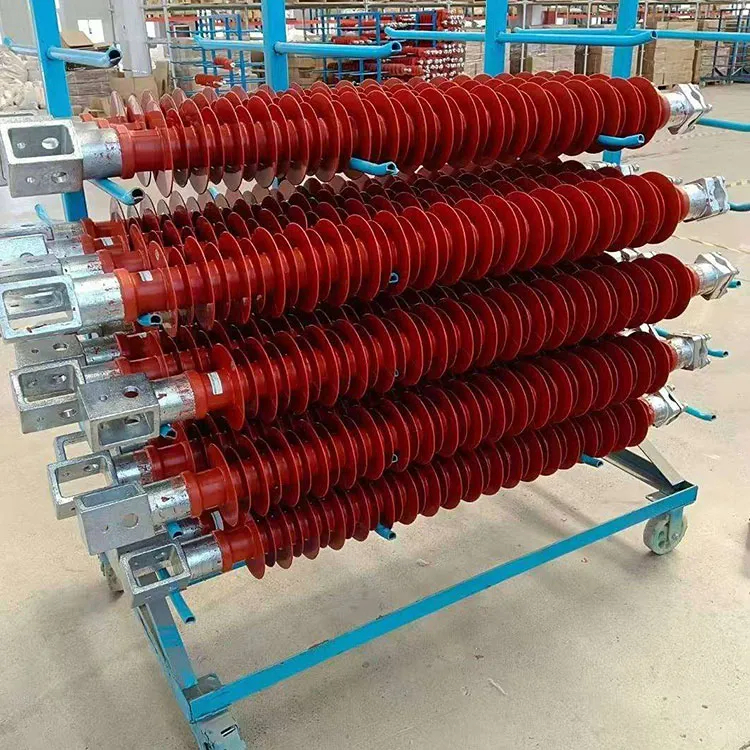

复合支柱绝缘子

复合支柱绝缘子是电力系统中广泛应用的高压绝缘装置。它主要用于支撑和固定导体或设备，同时提供可靠的电气绝缘。下面详细介绍一下：

一、功能及特点

电气绝缘：

将高压输电线路或变电站中的带电部件与接地部件隔离，防止漏电或短路。

机械支撑：

承受导体或设备的重量，以及风压、冰、雪等外力。

耐候性强：

采用硅橡胶等复合材料制成，具有优异的抗紫外线、耐腐蚀、防污闪性能。

轻的：

与传统瓷绝缘子相比，其重量更轻，便于安装和维护。

2. 结构及组成

芯棒：

通常由玻璃纤维增​​强环氧树脂 (FRP) 制成，具有高机械强度。

棚子：

采用硅橡胶制成，伞形设计增加了爬电距离，增强了抗污闪能力。

金属配件：

包括用于连接导体或固定到支撑结构的上下法兰或螺栓。

3. 应用场景

高压输电线路：

如110kV、220kV及以上电压等级的线路。

变电站：

用于母线支撑，或断路器或隔离开关的绝缘和固定。

恶劣环境：

沿海地区、工业污染区或高海拔地区，传统瓷绝缘子容易发生污闪，而复合绝缘子表现更好。

4、优点

抗污闪性能：

硅橡胶伞裙的憎水特性有效防止污染物堆积引起的闪络。

免维护：

无需定期清洁，降低运营和维护成本。

抗震性能：

弹性材料设计适应地震或强风环境。

5. 关键选择因素

额定电压：

根据系统电压选择相应的额定电压和爬电距离。

机械负载：

根据导线张力或设备重量选择承载能力（例如70kN、120kN）。

环境适应性：

污染严重的地区需要加强棚屋设计。

六、安装与维护

安装要求：

检查绝缘子表面是否有损伤，确保芯棒不弯曲。

拧紧螺栓时用力均匀，避免局部应力集中。

定期检查：

检查棚屋是否有老化、裂缝或损坏的迹象。

检查金属配件是否腐蚀或松动。

七、相关标准

必须符合国家标准（例如GB/T 19519-2014复合支柱绝缘子）或国际标准（例如IEC 61952）。
